吹出口・吸込口(塩ビ製ガラリ)

+写真をクリックすると拡大します。

PVC(塩化ビニール)製なので、結露対策に効果的です。また、黒色なので意匠性もよく一般の方の目に触れる部分で多くご利用いただいています。

別名

ガラリ・制気口・スリット・ユニバーサル・グリル・レジスター・ギャラリ・キグ・ディフューザー

材質


成形方法・加工方法


カテゴリー



カラーバリエーション

選べる4色(グレー、ホワイト、アイボリー、ブラック)。フィルター付きもございます

ガラリ4色横並び

設置イメージ

意匠性に合わせて、色をお選びください



室内の気流分布を均一に、また適度な速度に保ちます。

  • 吹出口:給気ダクトより送られてくる、調和空気を室内に送入するための供給口
  • 吸込口:室内の空気を屋外へ排出するための換気口

特長

PVC(塩化ビニール)製のため、熱伝導率が低く、結露対策に効果的です。

耐薬品性が高く、腐食の心配がありません。

シャッター開閉角度が大きく、調整が容易に行なえます。

通常色はグレー色、アイボリー色、ホワイト色、ブラック色ですが、吹き付け塗装も対応可能です。

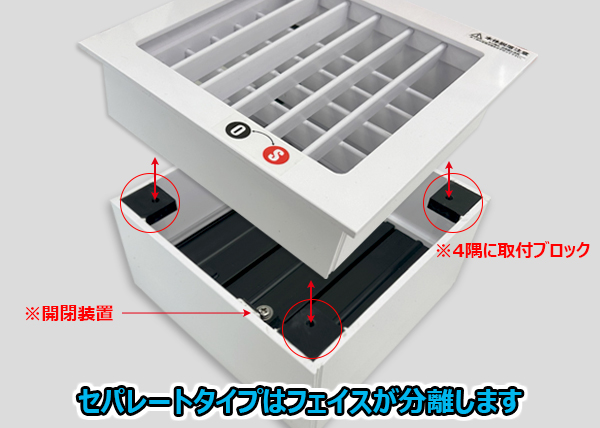

分離式のセパレート型、非分離式の一体型の2種類をご用意しております。

フィルター付きの製作も可能です。

塩ビ製ダクト本体に取り付ける場合は、塩ビ溶接・ビス止めどちらの方法でも可能です。

標準規格サイズは100口~1500口です。


対応型式

型式前面羽根後部羽根シャッター
VHS縦方向横方向
HVS横方向縦方向
GVS縦方向(固定)
GHS横方向(固定)
VS縦方向
HS横方向
VH縦方向横方向
HV横方向縦方向
GV縦方向(固定)
GH横方向(固定)
V縦方向
H横方向

熱伝導率(単位:kcal/mh°C)

亜鉛鋼板硬質塩ビ
960.2
※この表に記載した数値は、基準値であり、保証値ではありません。条件により変動がありますので、目安としてご利用ください。

特注品もご対応いたします

▼こちらは黒色のパンチングフェイスです。
