角型モーターダンパー（塩ビ角MD）
+写真をクリックすると拡大します。
風量を機械的に調整するためのもので、外部には羽根の軸だけが出ています。この軸に電動機を取り付けて自動制御を行なうことで、風量を調整します。
別名
角MD・塩ビダンパー・風量調整ダンパー・角ダンパー
材質
成形方法・加工方法
カテゴリー
特長
- モーターダンパー（MD）：モーターなし・モーター付きでの製作が可能です。
サイズにより、単翼・複翼の仕様が異なりますのでご注意ください。
単翼は、H寸法=150～400までが基準となります。
羽根補強は、W寸法が250以上の場合に入ります。
継手部分は、PVCアングルフランジ・加工板フランジなど、自由に設定が可能です。
接続方法はフランジ式です。
受注生産のため、形状・長さなどは自由にカスタマイズ可能です。
標準規格サイズは100口～1500口です。
標準規格外寸法の製作も可能ですので、その際はご相談ください。
丸型の風量調整ダンパーもご用意しております。
参考図
モーターなし・モーター付きのいづれかで製作が可能です。+画像をクリックすると拡大します。

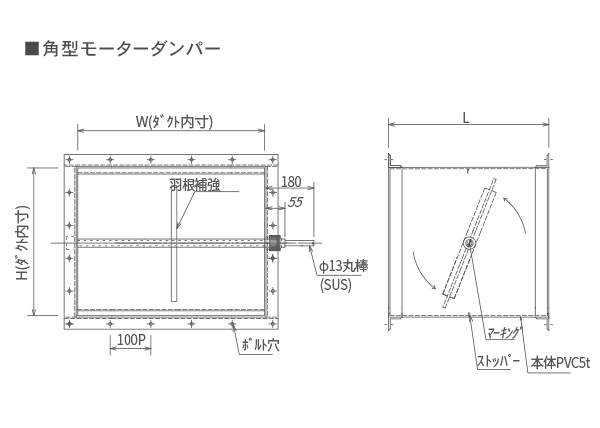

角MD 参考図
規格
| H | L |
|---|---|
| 150～200 | 200 |
| 201～250 | 250 |
| 251～ | 300 |
フランジ仕様
| ダクトフランジ 長辺寸法 | フランジサイズ | 穴径 |
|---|---|---|
| ～500 | L6×50×50 | φ10 |
| 501～1,500 | L7×60×60 | φ12 |
その他の風量調整ダンパー
下記のリンクより各詳細ページをご確認ください。・丸型ボリュームダンパー（丸VD）はこちら。
・丸型チャッキダンパー（丸CD）はこちら。
・丸型モーターダンパー（丸MD）はこちら。
・角型ボリュームダンパー（角VD）はこちら。
・角型チャッキダンパー（角CD）はこちら。
製品画像
+写真をクリックすると拡大します。
角VD(角型ボリュームダンパー(ハンドル式))
角VD(角型ボリュームダンパー(ウォームギア式))
角CD(角型チャッキダンパー)

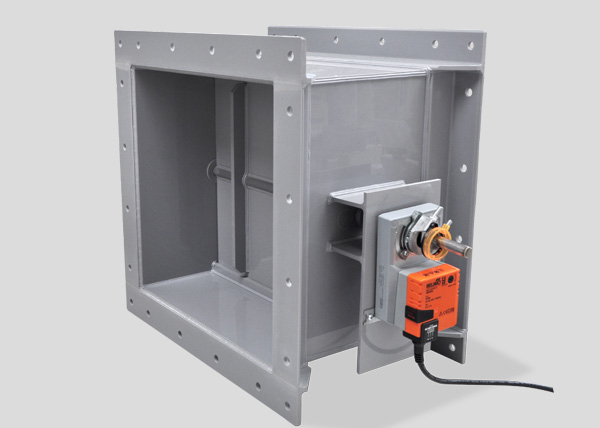

角MD(角型モーターダンパー)
