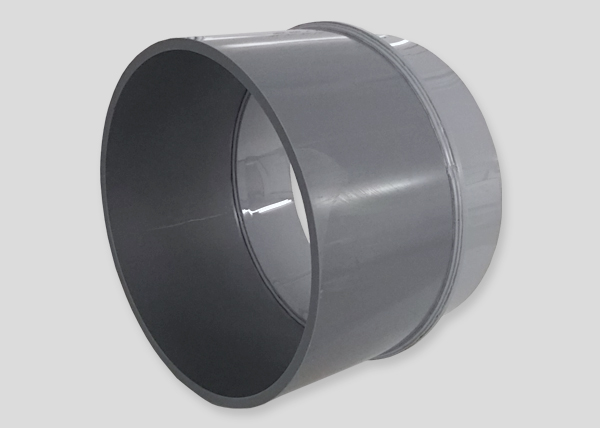

PVCスパイラル用変換ニップル
+写真をクリックすると拡大します。
鋼板製スパイラルダクトに塩ビダンパーを取付けるための専用ニップルです。
別名
PVCニップル、塩ビニップル、変換ニップル
材質
成形方法・加工方法
カテゴリー
特長
ありそうでなかった近似径用の変換ニップルです。
鋼板製スパイラルダクトに塩ビダンパーを取付けるための専用ニップルです。

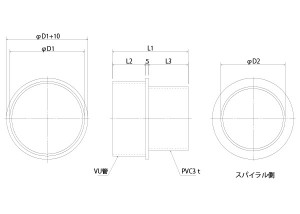

参考図
+画像をクリックすると拡大します。
PVCスパイラル用変換ニップル 規格
| 呼称 | φD1 | φD2 | L1 | L2 | L3 |
|---|---|---|---|---|---|
| 100 | 114 | 98 | 115 | 50 | 60 |
| 125 | 140 | 123 | 130 | 65 | 60 |
| 150 | 165 | 148 | 145 | 80 | 60 |
| 200 | 216 | 198 | 175 | 110 | 60 |
| 250 | 267 | 248 | 195 | 130 | 60 |
| 300 | 318 | 298 | 215 | 150 | 60 |

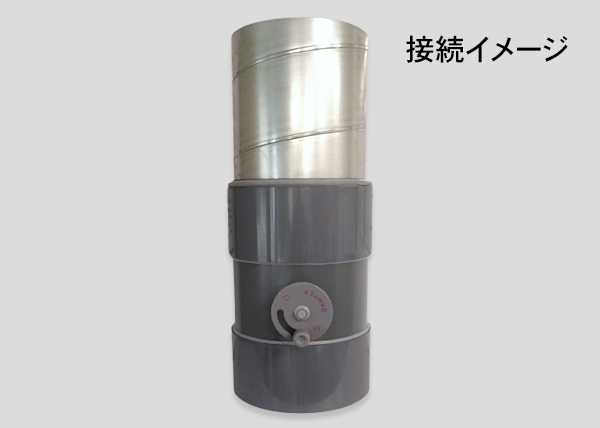

接続イメージ
+画像をクリックすると拡大します。
